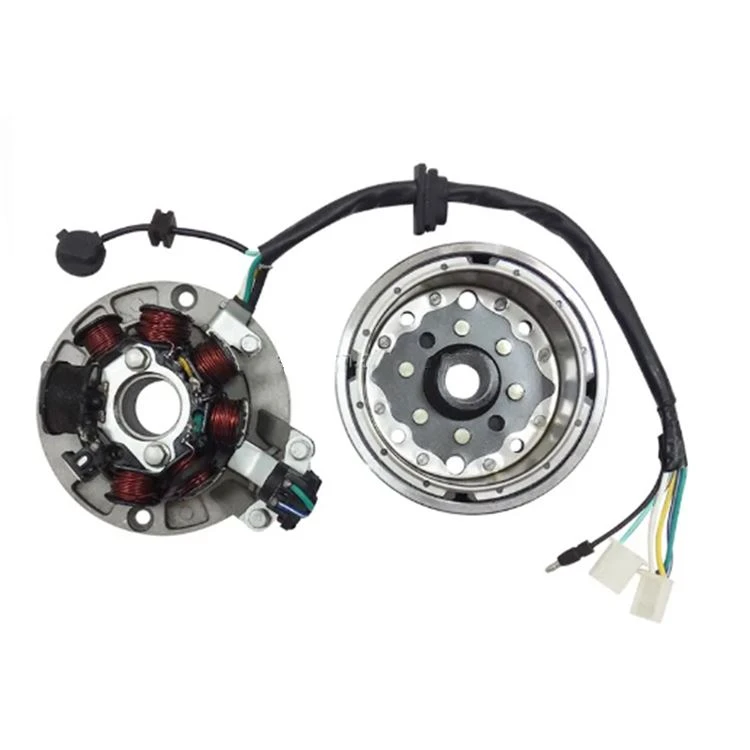

Sunl Roketa Vespa J100 Magneto Stator
Oversikt
Sunl Roketa Vespa J100 Magneto Stator er en intern elektrisk komponent montert på motorens veivaksel. Den bruker elektromagnetisk induksjon drevet av svinghjulet for å generere vekselstrøm (AC) mens motoren går.
Produktparametere
|
Parameter |
Spesifikasjon |
|
Stator utgangseffekt |
Større enn eller lik 90W AC ladeeffekt ved 5000 RPM |
|
Kildespolemotstand |
450Ω ±10% |
|
Motstand for lysspole |
0.6Ω ±15% |
|
Pickup Coil Impedans |
120Ω ±10% |
|
Dielektrisk styrke |
Større enn eller lik 1500V AC / 50Hz i 1 minutt |
|
Isolasjonsmotstand |
Større enn eller lik 100MΩ ved 500V DC |
|
Kobbertrådmateriale |
100 % oksygen-fri klasse H emaljert kobbertråd, 180 graders temperaturmotstand |
|
Kjernemateriale |
DW465-50 kaldvalsede silisiumstållamineringer |
|
Stator ytre diameter |
83 mm ±0,2 mm |
|
Monteringsdimensjoner |
Innvendig boring 29mm ±0,1mm; boltens senteravstand 42mm; platetykkelse 15 mm |
Applikasjonsscenarier
Konstruert for 2-takts 90cc-100cc Minarelli-motorer på Sunl, Roketa og retro Vespa J100-kloner.
Forhånds-konfigurert 5-ledningsoppsett (3-blokkkontakt + 2 kuleterminaler) for umiddelbar plug-and-play-installasjon uten ledningsspleising.
Fullt kompatibel med standard 12V DC-chassissystemer, lagerregulatorer og standard 5-pinners CDI-tenningsmoduler.
Kalibrert til fabrikkens OEM-magnetiske svinghjulsprofiler for å bevare lagertenningstidspunktet og forhindre tilbakeslag.
Custom & OEM Service
Tilpasning av kobling:Ekte Molex-, Amphenol- eller vanntette Deutsch-kontakter tilgjengelig for å matche dine spesifikke ledningsnettoppskrifter.
Justering av selelengde:Fleksibel tilpasning av trådlengde fra 250 mm til 600 mm.
Høy-utgangsoppgradering:Valgfri modifikasjon øker ladekapasiteten til 110W (en 30 % økning i forhold til OEM-standarden) for å støtte hjelpeelektronikk eller GPS-trackere.
Monteringslinjeintegrasjon:Kraftig-flettet hylse av glassfiber eller delt-vevstol med tilpasset fargekoding og laser-etsede logoer/strekkoder.
Prototyping ledetid:CNC-maskinbearbeidede og hånd-sårede prøver levert innen 14 virkedager etter at teknisk plan er avskrevet-.
Kvalitetstesting
Overspenningstesting:100 % inter-svingisolasjonsoverspenningstesting utført for å oppdage mikroskopiske trådkortslutninger før sluttmontering.
Dynamisk spinnbekreftelse:Automatisert dynamometer batchtesting opp til 10 000 RPM sikrer utgangskurvestabilitet under maksimal motorbelastning.
Termisk støtmotstand:50-syklus termisk sjokktesting (-40 grader til +150 grader) for å forhindre spiralsprekker og isolasjonsbrudd i ekstreme klimaer.
Korrosjonsbestandighet:Består 72-timers saltspraytest (ASTM B117).
Batchsporbarhet:Permanente laser-etsede produksjonsdatokoder og batchnumre på kjernekanten for direkte sporing av komponent-til-materialparti.
Forsyningsstøtte
12 flerakse CNC-viklingsmaskiner opprettholder jevn spenning, og støtter en månedlig kapasitet på 45 000 enheter.
Årlige rullerende kontrakter på opptil 100 000 enheter med planlagte kvartals- eller-månedlige utgivelser.
60-dagers sikkerhetslager av silisiumstål og klasse H kobbertråd stabiliserer enhetsprisene mot ustabilitet i råvaremarkedet.
Vanlige gjenbestillinger-sendes innen 30 dager, støttet av en kontraktsbestemt straff på 1 % per-uke for sen levering.
Emballasje og logistikk
Sjøfraktemballasje
Forseglet i flyktig korrosjonsinhibitor (VCI) anti-statiske poser inne i 350 g/m2 individuelle bokser med tilpassede-støpte HDPE-skumforinger.
Palletisert eksportstandarder
Pakket i dobbel-vegg BC-fløytekartonger (275 lbs/sq inch burst rating) festet på varme-behandlede, ISPM-15-kompatible 1200x800 mm paller.
Incoterms
Fleksibel levering via FOB Shanghai/Ningbo, CIF Rotterdam/Hamburg, eller komplett DDP.
FAQ
Spørsmål: Samsvarer statoren med internasjonale material- og miljøkrav?
A: Statoren kan leveres med RoHS- og REACH-kompatible materialer for internasjonale markeder. Samsvarsdokumentasjon kan leveres i henhold til kundens importkrav.
Spørsmål: Har denne magnetostatoren blitt levert for OEM-erstatningsapplikasjoner?
A: Denne statoren er utviklet for OEM-erstatningsapplikasjoner på Sunl-, Roketa- og Vespa J100-klonemodeller som bruker 90cc-100cc Minarelli-motorer.
Spørsmål: Er produksjonsanlegget ditt ISO 9001-sertifisert?
A: Ja, anlegget vårt har ISO 9001:2015-sertifisering under registreringsnummer CN25/45210, med sertifikatet tilgjengelig for nedlasting.
Spørsmål: Hva er minimumsbestillingsmengden, og er et mindre prøveparti tilgjengelig?
A: Standard MOQ er 500 enheter, med en prøvebatch på 20 enheter tilgjengelig for $14/enhet for kompatibilitetstesting, kreditert mot din første bulkbestilling.
Spørsmål: Hva er forventet levetid for denne magnetostatoren under normale driftsforhold?
A: Statoren er designet for omtrent 8-10 års normal kjøretøydrift når den er installert i standard 12V elektriske systemer.
Spørsmål: Hvilken informasjon kreves for å bekrefte kompatibilitet før bestilling?
A: Kunder trenger bare å oppgi motorsykkelmodell, motortype, eksisterende statorfoto eller OEM-referansenummer. Vårt ingeniørteam vil verifisere monteringsdimensjoner, ledningskonfigurasjon og elektriske spesifikasjoner før produksjon.
Spørsmål: Kan jeg be om dynamometertestkurvedata før jeg bestiller?
A: Ja, utdatakurvedataene fra vår 10 000 RPM dynamometer batchtest leveres som et PDF-diagram sammen med tilbudet ditt.
